Choisir un système de rayonnage adapté à votre activité suppose d’identifier les structures disponibles, leurs capacités et leurs contraintes d’exploitation. Les principaux types de rayonnages industriels vont du léger au palettier, en passant par le cantilever et le rayonnage dynamique. L’objectif est de retenir une solution cohérente avec vos charges, votre espace disponible et vos flux.

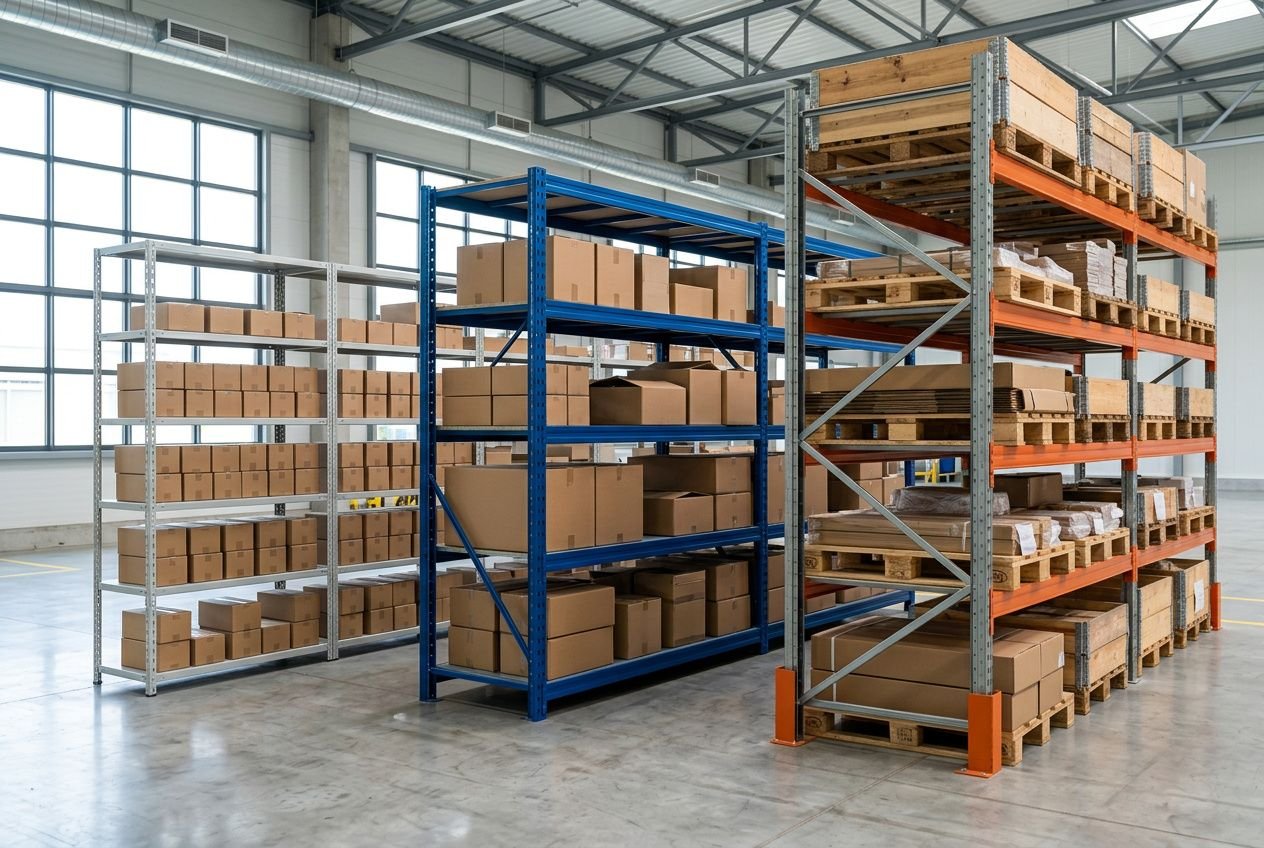

Comprendre les types de rayonnage industriel

Un rayonnage industriel est une structure métallique conçue pour organiser et sécuriser le stockage dans un atelier, un entrepôt ou une zone logistique. La différence se joue sur la charge par niveau : ce critère détermine la structure à retenir avant les dimensions et les accessoires. Rayonnage Discount propose des configurations évolutives, de la tablette légère au palettier haute densité.

Un rayonnage pour chaque niveau de charges

Ce choix influence la structure, les matériaux et les accessoires. Un atelier de mécanique ne répond pas aux mêmes contraintes qu’une plateforme logistique qui stocke des palettes de plusieurs centaines de kilogrammes. Avant de comparer les modèles, définissez le poids unitaire des charges et leur conditionnement : cartons, bacs, palettes ou produits longs.

• Rayonnage léger : adapté aux charges inférieures à 250 kg par niveau, il convient aux petites pièces, aux cartons, aux dossiers et aux archives dans les bureaux ou les zones de picking légères.
• Rayonnage mi-lourd : il supporte jusqu’à 1 000 kg par niveau et convient aux ateliers, au stockage d’outillage, aux cartons volumineux ainsi qu’aux pièces automobiles ou mécaniques.
• Rayonnage lourd : conçu pour les charges supérieures à 1 000 kg par niveau, parfois plusieurs tonnes, il s’adresse aux entrepôts logistiques et au stockage de produits palettisés.

En pratique, un rayonnage mi-lourd sans vis permet de clipser les lisses à la hauteur souhaitée sans outillage, ce qui facilite les réorganisations fréquentes en atelier. Pour les installations hautes ou fortement chargées, une fixation au sol reste recommandée.

Le rayonnage léger pour cartons et archives

Il convient aux bureaux, aux commerces et aux zones de préparation de commandes légères, où les charges restent limitées. Sa structure fine réduit le coût et permet un déplacement ou un remontage sans intervention technique. Les modèles proposés en 6 ou 7 niveaux, avec tablettes réglables, autorisent jusqu’à 7 niveaux par élément et se montent rapidement, sans outillage spécifique.

À privilégier quand les produits à stocker sont des dossiers, des boîtes d’archives ou de petites marchandises conditionnées en cartons légers. Pour les dossiers suspendus, une tablette équipée de rails porte-documents ou un rayonnage de bureau à parois pleines complète efficacement l’installation. Rayonnage Discount propose aussi des chariots et servantes pour rayonnage métallique, utiles pour déplacer les charges entre les zones de stockage.

Le rayonnage mi-lourd pour l’atelier

Le rayonnage mi-lourd associe capacité de charge, modularité et facilité d’installation. Il convient aux ateliers de production, aux garages et aux zones de préparation. Un modèle peint peut atteindre 670 kg par niveau, avec des hauteurs de 2 000, 2 400 ou 3 000 mm et des profondeurs de 400 à 1 000 mm selon l’espace disponible.

Les types de rayonnages industriels mi-lourds accueillent de l’outillage, des pièces mécaniques, des cartons volumineux et des bacs plastiques. Des modules latéraux peuvent être ajoutés en extension, sans remplacer la structure existante.

Les autres types de rayonnages industriels

Les principaux types de rayonnages industriels comprennent aussi le cantilever, conçu pour les produits longs comme les tubes, les profilés ou les planches. Le rayonnage dynamique facilite la rotation des palettes ou des cartons grâce à des niveaux équipés de rouleaux, tandis qu’un système mobile déplace les travées afin de libérer un accès uniquement lorsque cela est nécessaire.

À privilégier quand la nature des marchandises ou la fréquence des prélèvements le justifie. Le cantilever répond aux charges encombrantes et longitudinales, alors que le dynamique améliore la circulation des produits dans un espace contraint. Une analyse des flux, de la hauteur sous plafond et de l’espace disponible permet de sélectionner le rayonnage adapté sans surdimensionner l’installation.

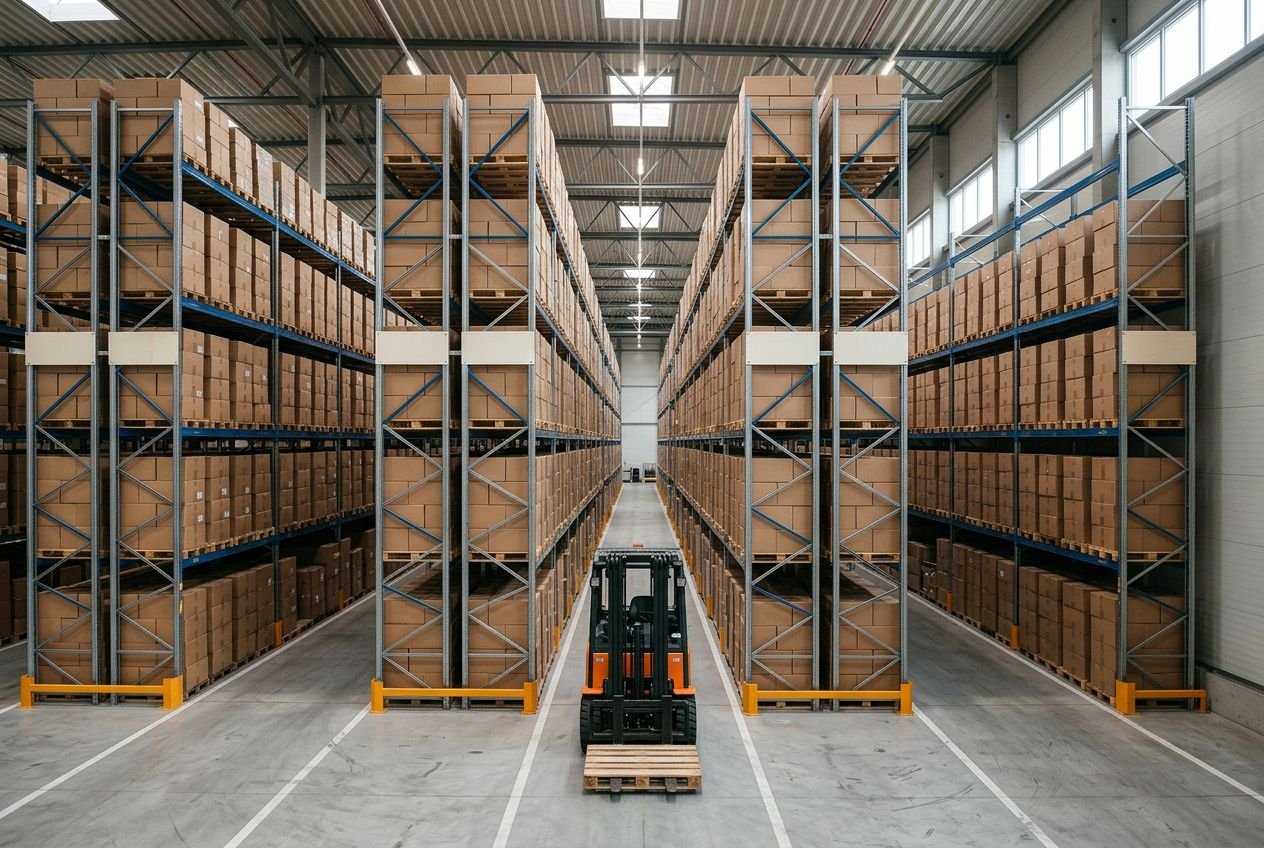

Racks à palettes et rayonnage lourd

Les rayonnages industriels pour entrepôt destinés aux charges lourdes forment une catégorie dimensionnée pour les engins de manutention et les fortes densités de stockage. Le choix entre accès direct, accumulation ou système dynamique dépend du nombre de références, de leur rotation et de l’ espace disponible.

Les racks à palettes à accès direct

Le stockage de palettes repose souvent sur des structures à accès direct : chaque emplacement reste accessible individuellement par un engin de manutention. Les racks à palettes standard accueillent une palette en profondeur par emplacement, sans déplacer les autres unités de charge. Cette configuration est adaptée aux entrepôts qui gèrent de nombreuses références avec une rotation régulière.

• Rack standard simple profondeur : une palette par emplacement en profondeur, avec un accès direct à chaque référence. Cette configuration convient aux stocks multi-références.
• Rack à double profondeur : deux palettes en profondeur par emplacement. La densité augmente, mais l'accès à la palette arrière devient indirect ; cette solution convient aux références disponibles en faible quantité.
• Rack VNA (couloir étroit) : l'économie d'espace dépasse 40 % grâce à une largeur d'allée minimale de 1,5 mètre. Des chariots à mât rétractable adaptés sont nécessaires.
• Palettiers mobiles : montés sur des bases motorisées guidées par des rails au sol, ils n'ouvrent qu'un seul couloir de travail à la fois. Ils sont particulièrement adaptés aux entrepôts frigorifiques.

Les racks à palettes à 2 niveaux permettent de stocker 6, 9 ou 12 palettes par travée, avec une hauteur de 3 000 mm. Les configurations à 3 niveaux atteignent 4 500 mm pour 6 à 16 palettes par travée, tandis que les versions à 4 niveaux montent jusqu'à 7 500 mm. La longueur des lisses varie de 1 825 à 3 600 mm selon le gabarit des palettes et la configuration retenue.

Un rayonnage lourd est dimensionné pour des charges manipulées exclusivement avec un chariot élévateur ou un gerbeur. En pratique, la hauteur sous plafond doit être vérifiée avant de définir le nombre de niveaux : elle plafonne la configuration et détermine le gain de capacité réellement accessible.

Le stockage par accumulation FIFO ou LIFO

Les systèmes par accumulation renforcent la densité de stockage en supprimant la plupart des allées entre les rangées. Le chariot élévateur pénètre dans la structure pour déposer ou extraire les palettes. Ces solutions sont donc adaptées aux stocks homogènes, comportant peu de références et présentant une rotation modérée. Leur capacité en hauteur et en surface est environ deux fois supérieure à celle d'un rack à palettes classique.

• Drive-in (LIFO) : une seule allée d'accès, avec chargement et déchargement du même côté. Ce système convient aux produits non périssables à faible rotation.
• Drive-through (FIFO) : deux accès opposés et application du principe premier entré, premier sorti. Il est recommandé pour les produits périssables ou les lots à forte rotation.
• Rayonnages push-back (LIFO) : chargement et prélèvement s'effectuent du même côté ; après l'extraction de la première palette, les suivantes glissent vers l'avant par gravité.

À privilégier quand les stocks regroupent une ou deux références homogènes en grande quantité, notamment des produits saisonniers ou des lots d'emballages. Dès que le nombre de références augmente, la perte de sélectivité devient un frein opérationnel important et un rack à accès direct redevient plus pertinent.

Le rayonnage dynamique pour les rotations élevées

Un rayonnage dynamique utilise la gravité ou la poussée pour déplacer automatiquement les palettes vers la zone de prélèvement. Des rails légèrement inclinés font avancer la première palette déposée jusqu'à l'extrémité de sortie, selon la méthode PEPS. La rotation du stock est ainsi assurée mécaniquement, sans intervention humaine. Cette solution convient aux entrepôts agroalimentaires, pharmaceutiques et aux sites qui gèrent des produits à date de péremption.

Le push-back reprend cette logique en LIFO : chaque nouveau dépôt repousse les palettes existantes vers le fond, tandis que l'extraction inverse le mouvement. Les installations dynamiques dédiées au picking, comme le Carton Flow, fonctionnent sur le même principe avec des bacs ou des cartons légers glissant sur des rails à galets. Peu modulables après leur installation, elles nécessitent une maintenance technique régulière, à intégrer au calcul du retour sur investissement.

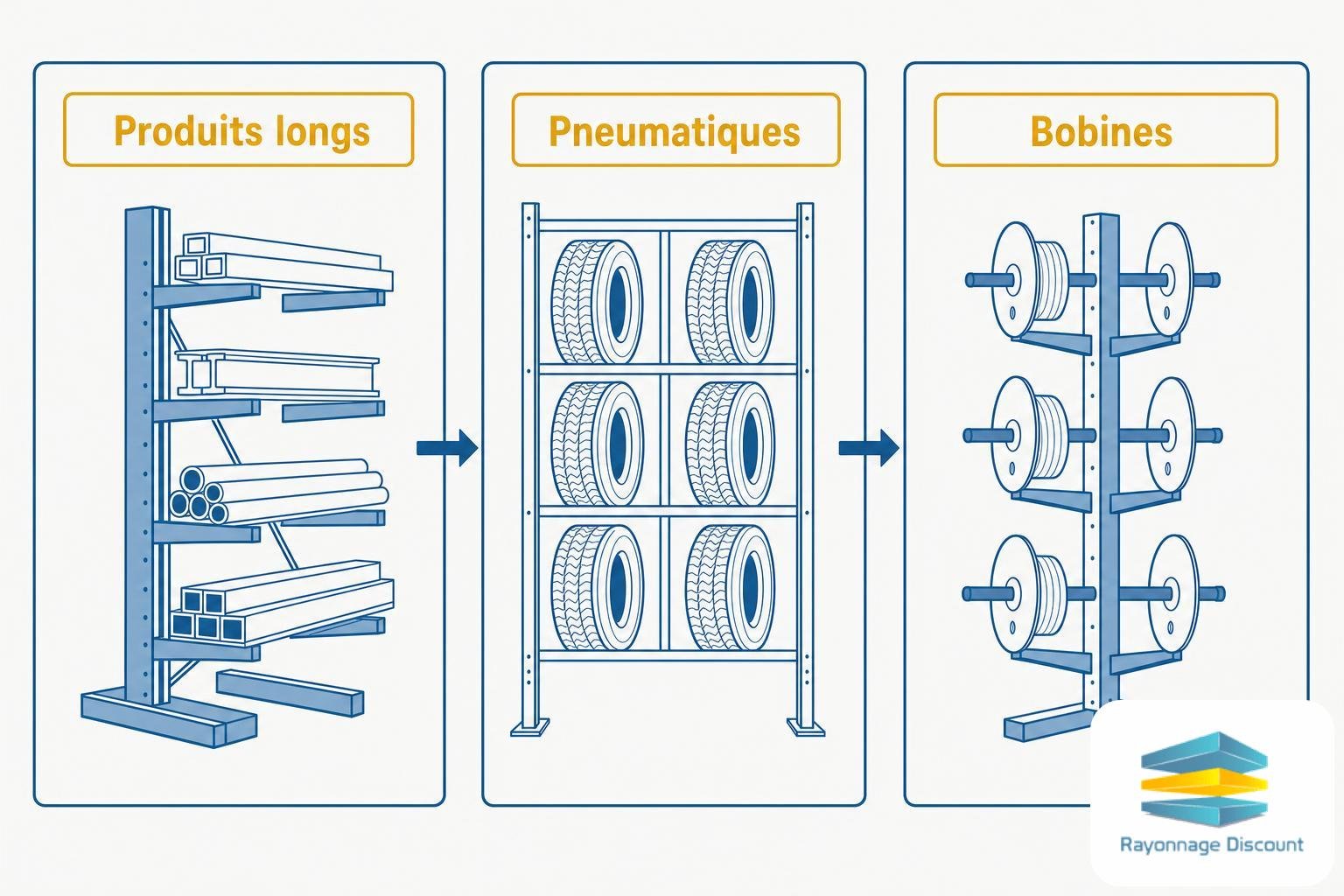

Rayonnage spécialisé pour produits spécifiques

Certains produits se stockent mal sur un rayonnage à tablettes standard en raison de leur forme, de leur longueur ou de leur conditionnement. Rayonnage Discount référence ces structures en complément de la gamme classique, notamment via les rayonnages verticaux professionnels.

Le cantilever pour les produits longs

Le rayonnage cantilever convient au stockage horizontal des charges longues : tubes PVC, planches, tasseaux de bois, tuyaux de cuivre et profilés métalliques. Ses bras réglables s’adaptent aux longueurs et aux sections variables, contrairement à un rayonnage pour charges longues équipé de tablettes fixes. La structure verticale centrale libère toute la longueur utile des bras, sans imposer de découpe ni de pliage.

• Tubes et tuyaux : PVC, cuivre ou acier, stockage horizontal sans déformation ni contact entre les références, avec un tri par diamètre.
• Planches et tasseaux : bois massif, contreplaqué ou OSB, accès latéral direct pour un prélèvement à l’unité ou en lot.
• Profilés métalliques : cornières, UPN, IPE et barres plates, rangement par section et par longueur pour faciliter le picking.
• Panneaux : tôles, plaques et panneaux de façade, stockage horizontal sur bras renforcés avec séparation par type de matériau.

La longueur des bras et leur charge admissible déterminent la configuration : un bras court pour les profils légers, un modèle renforcé pour les barres ou les tôles lourdes. Les produits à stocker doivent donc être précisément qualifiés avant le dimensionnement.

Le rayonnage vertical et le stockage optimisé

Le rayonnage vertical organise les produits longs ou encombrants en position verticale. Cette configuration réduit l’encombrement au sol et facilite la circulation dans les zones de travail. Sa structure métallique robuste transforme ce rack de stockage en support pour tubes, barres, panneaux, tôles, profilés et rouleaux de tissus.

La position verticale améliore la visibilité des références et permet un accès individualisé sans déplacer tout le lot. Elle limite également les risques de chute associés au stockage horizontal en vrac. Exemples d’accessoires dédiés : séparateurs de références, supports de familles de produits et extensions modulaires.

En complément, optimiser l’espace en hauteur augmente la capacité d’accueil à emprise au sol identique. Cette configuration est à privilégier quand la hauteur sous plafond est exploitable, mais que la surface au sol reste limitée, notamment dans les zones de préparation ou de découpe où la circulation des opérateurs doit rester fluide.

Le rayonnage mobile et les usages spécialisés

Au-delà des structures classiques et du cantilever, plusieurs types de rayonnage répondent à des besoins métiers précis. Un rayonnage à pneus de 450 kg par niveau existe en hauteurs de 2 000, 2 500 ou 3 000 mm, avec une profondeur de 400 mm. Il convient aux garages, aux centres de contrôle technique et aux dépanneurs. Le rack de stockage mobile sur bases motorisées peut réduire jusqu’à 80 % l’espace consacré aux allées tout en conservant un accès direct aux marchandises, mais son investissement et sa maintenance sont nettement plus élevés.

• Rayonnage à pneus : stockage de pneumatiques et de jantes pour voitures ou poids lourds, charge jusqu’à 450 kg par niveau, avec plusieurs hauteurs et largeurs disponibles.
• Rayonnage d’archives : tablettes réglables jusqu’à 7 niveaux, charge de 80 à 150 kg par tablette selon le modèle, adapté aux boîtes d’archives et aux dossiers suspendus.
• Rayonnage mobile motorisé : bases guidées par des rails au sol, un seul couloir actif à la fois, gain d’espace pouvant atteindre 80 %, notamment pour les entrepôts frigorifiques ou les surfaces contraintes.

Pour choisir son rayonnage, partez des produits à stocker : forme, poids et fréquence d’accès doivent guider la configuration, plutôt que la structure déjà disponible. Un rayonnage adapté à l’usage réduit le temps de prélèvement, améliore la sécurité et valorise mieux l’espace disponible. La solution de stockage doit aussi pouvoir évoluer avec l’activité ; la modularité et la compatibilité des accessoires comptent donc autant que la capacité initiale.
